DPI10S 直装压力变送器


产品概述

规格参数

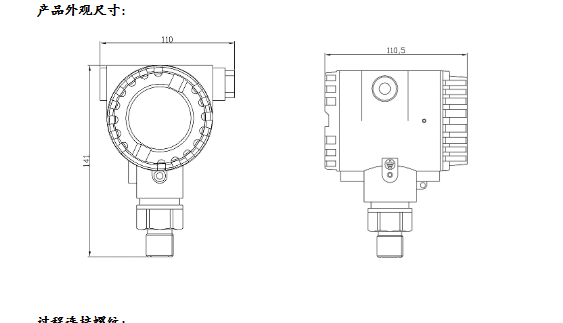

结构说明

选型指南




化工、石油、炼油、火电、焦化、钢铁、冶金、化肥、污水处理、造纸、汽机、供热中心、自来水管网、纺织、纯水处理等行业的流动性气体、液体的压力、液位测量。

DPI10S压力变送器采用单晶硅工作原理,测量敏感原件单晶硅传感器微熔在绝缘基座内,测量端焊接316L弹性测量膜片,内部充入硅油作为传导体,当弹性膜片受到压力,弹性磨片微量变形把压力作用在硅油上,充油腔体受到弹性膜片压力体积变小,硅油压力传导在单晶硅传感器上,使单晶硅传感器上的电阻桥路产生变化,输出一个线性毫伏级信号,通过放大电路和微处理器对前部传感器进行信号放大,线性修正,温度补偿,零位调整,满度标定,数据储存,A/D转换,输出一个标准的4-20mA信号,方便工业过程控制接收,DPI10S压力变送器除了标准的信号输出,本体带一个蓝色背光液晶显示器,极大的方便了就地操作人员随时观察被测介质的压力变化,DPI10S压力变送器提供一个检修接口,在不断开24VDC和串联情况下,可通过检测端用万用表检测变送器的物理量变化,极大地方便仪表工对仪表的故障判断和分析,该传感器通过全球500万台的长期稳定运行。
